Si vous réparez de l'électronique régulièrement, vous avez sûrement plusieurs types de soudure, du flux, de la tresse à dessouder et quelques pannes pour votre fer. Pourtant, il existe un produit qui reste largement méconnu, même chez des gens qui font des réparations depuis des années : la soudure au bismuth basse température.
Ce n'est pas un substitut universel à la soudure classique, et ce n'est pas non plus la meilleure option pour toutes les situations. Son intérêt est très ciblé : elle fond à une température bien inférieure aux alliages habituels.
L'une des compositions les plus courantes est le Sn42Bi58, constitué de 42 % d'étain et de 58 % de bismuth. Son point de fusion se situe autour de 138 °C. Pour mesurer la différence :
| Alliage | Fond à | Écart |
|---|---|---|
| Sn42Bi58 (étain-bismuth) | 138 °C | — |
| Sn63Pb37 (avec plomb) | 183 °C | 45 °C de plus |
| SAC305 (sans plomb) | 217 °C | 79 °C de plus |
En réparation électronique, cet écart peut tout changer.
Vous cherchez directement le produit ? On le propose en deux formats :

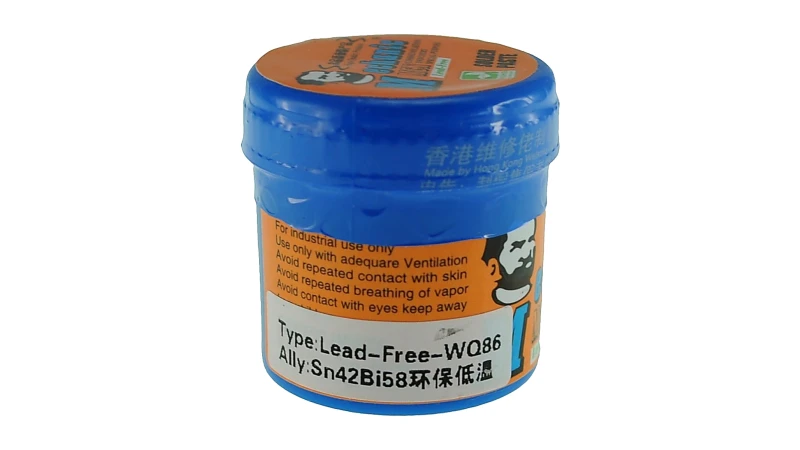

- Pot de 50 g Sn42Bi58 — le format classique pour l'établi
- Seringue de 40 g au bismuth — plus pratique pour doser précisément là où il faut
Ce qui rend la soudure au bismuth intéressante
Le Sn42Bi58 est un alliage eutectique. Autrement dit, il passe du solide au liquide à une température très précise — ici autour de 138 °C.
Mais au-delà de la métallurgie, ce qui compte vraiment en pratique, c'est ce que ça permet de faire sur un circuit électronique : travailler avec moins de chaleur et moins de stress thermique sur le PCB.
C'est particulièrement utile quand on a affaire à des composants sensibles, des connecteurs en plastique, des circuits fins, des LED, des adhésifs, ou des zones où un excès de chaleur risque de soulever un pad ou d'endommager la carte.
Et même si beaucoup de gens achètent ce produit en pensant d'abord à souder à basse température, son application la plus intéressante est probablement ailleurs.
L'astuce qui change complètement la façon de dessouder
C'est là que la soudure au bismuth devient vraiment précieuse.
Imaginez que vous devez retirer un connecteur HDMI, USB, USB-C, un circuit intégré multi-pattes ou n'importe quel composant avec plusieurs points de soudure. Le problème, ce n'est généralement pas de faire fondre une jonction. Le problème, c'est de faire en sorte que toutes restent liquides en même temps.
Vous chauffez une zone, vous passez à la suivante, et quand vous arrivez à l'autre bout la première a déjà resolidifié. La solution classique, c'est de monter la température et d'envoyer plus d'air chaud. Ça fonctionne, mais ça augmente aussi le risque d'abîmer la carte.
Avec du Sn42Bi58, on fait autrement. On applique une petite quantité sur les jonctions existantes et on laisse les deux alliages se mélanger. En incorporant du bismuth, on abaisse considérablement le point de fusion de ce mélange : la soudure reste liquide plus longtemps et le composant se retire bien plus facilement.
Dans beaucoup de cas, le résultat est saisissant. Un connecteur qui semblait totalement collé au PCB peut se décoller pratiquement sans effort.
Pour ça, la seringue est souvent plus pratique que le pot : on dépose une minuscule goutte sur chaque point sans inonder la carte.
Si vous devez forcer, c'est que quelque chose ne va pas
C'est probablement l'une des règles les plus importantes en dessoudage.
Si vous tirez fort sur un connecteur ou que vous faites levier pour soulever un composant, c'est qu'une jonction tient encore. Et c'est là que les dégâts commencent : pads arrachés, pistes endommagées, vias rompus, connecteurs tordus.
Utiliser un alliage basse température aide précisément à éviter cette situation. L'objectif n'est pas d'arracher le composant. L'objectif, c'est que toutes ses jonctions soient liquides pour pouvoir le retirer sans forcer.
Moins de chaleur, moins de risques pour la carte
La chaleur est indispensable pour souder et dessouder, mais c'est aussi l'une des principales causes de dégâts lors d'une réparation.
Les cartes modernes peuvent comporter de nombreuses couches de cuivre et de larges plans de masse qui absorbent une quantité énorme d'énergie. On se retrouve alors dans la situation classique : on approche le fer et la soudure refuse de fondre. On monte la température. On continue à chauffer. Et pendant qu'on essaie de travailler sur un point précis, toute la zone du PCB commence à monter en température.
Avec une soudure basse température, on réduit cette charge thermique et on évite des problèmes comme les pads soulevés, la déformation du plastique, les dommages aux adhésifs, la délamination du PCB ou l'échauffement inutile des composants voisins.
En réparation, ce qui compte ce n'est pas seulement la température affichée sur la station. C'est aussi combien de temps on applique cette chaleur. C'est pourquoi ça aide beaucoup de travailler avec un préchauffeur en dessous et de protéger les zones adjacentes avec du Kapton.
Où est-ce particulièrement utile ?
Connecteurs USB, HDMI et USB-C
C'est l'un des cas les plus parlants. Ces connecteurs ont de nombreux points de soudure et, souvent, de gros ancrages métalliques reliés à la masse. Maintenir tout ça en fusion simultanément peut être difficile, et une petite quantité de Sn42Bi58 rend le retrait bien plus simple.
Circuits intégrés SMD
Même logique pour les composants multi-pattes. On répartit l'alliage sur les jonctions et on obtient une fenêtre de fluidité suffisamment longue pour retirer le composant proprement.
Blindages métalliques (shield cans)
Les blindages BGA soudés directement sur la carte peuvent être pénibles à retirer parce qu'ils ont plusieurs points de fixation espacés. Abaisser le point de fusion aide vraiment.
Cartes et composants sensibles à la chaleur
Circuits flexibles, PCB fins, composants proches du plastique, petits modules électroniques ou zones avec adhésifs : tous sont de bons candidats pour travailler à température réduite.
Réparation d'éclairage LED
Les LED sont des composants assez sensibles aux excès de chaleur. Un alliage basse température peut être judicieux quand on veut minimiser le stress thermique pendant une réparation.
La pâte et le barreau Sn42Bi58, ce n'est pas tout à fait la même chose
On trouve du Sn42Bi58 sous différentes formes : pâte, fil, feuilles, billes, barres, lingots. Les barres peuvent parfois afficher des prix assez élevés. Est-ce la même chose ?
La composition métallique peut être identique, mais le produit, non.
Une barre Sn42Bi58, c'est du métal brut composé d'étain et de bismuth dans ces proportions. La pâte, elle, contient de fines particules de ce même alliage mélangées à du flux et d'autres composants qui permettent une application facile. Le flux élimine les oxydes et favorise le bon mouillage des surfaces métalliques par la soudure.
Pour la réparation électronique, la pâte est généralement bien plus pratique : on peut déposer des quantités infimes exactement là où on en a besoin. C'est pour ça que nos deux références — le pot de 50 g et la seringue de 40 g — sont en pâte.
138 °C ne veut pas dire régler son fer à 138 °C
C'est une erreur très courante.
Ce que le Sn42Bi58 fond à 138 °C ne signifie pas qu'il faut configurer sa station exactement à cette température. La panne du fer transfert continuellement de la chaleur vers le composant, les pistes et toute la masse de cuivre environnante. Si on règle le fer presque au niveau du point de fusion, le transfert thermique sera extrêmement lent.
La température de travail réelle doit être supérieure. L'objectif, c'est de trouver un point où la soudure fond rapidement pour retirer la chaleur le plus vite possible. Il vaut souvent mieux travailler quelques secondes à une température un peu plus élevée que maintenir trop longtemps une température trop basse.
Attention aussi à la panne : si elle est oxydée et que la soudure n'accroche plus, elle transfère bien moins de chaleur et vous allez monter la température inutilement. Une pâte régénérante pour pannes règle ça en quelques secondes.
Alors pourquoi ne pas tout faire avec du Sn42Bi58 ?
Parce qu'il a aussi des inconvénients. Les alliages à forte teneur en bismuth sont généralement plus fragiles et moins ductiles que les autres soudures.
Pour beaucoup d'applications, ce n'est pas un problème. Mais il faut y penser dès lors qu'une jonction sera soumise à des chocs, des vibrations, des flexions ou des contraintes mécaniques répétées.
Ça explique une situation qui peut sembler contradictoire au premier abord : le Sn42Bi58 peut être idéal pour retirer un composant d'un smartphone, mais ce n'est pas forcément ce qu'on voudra laisser comme jonction définitive sur cet appareil.
Il y a une différence entre l'utiliser comme aide pendant une réparation et choisir l'alliage qui restera en place en final — là, on ira généralement vers un Sn63/Pb37 ou une pâte sans plomb classique, selon l'appareil.
Attention si la carte contient de la soudure au plomb. En mélangeant du bismuth avec certaines soudures plombées, on peut former des compositions Sn-Bi-Pb avec des points de fusion extrêmement bas, autour de 96 °C selon les proportions. C'est problématique si ce mélange reste en place dans une jonction définitive.
C'est pourquoi, quand on utilise du Sn42Bi58 pour faciliter un dessoudage, la bonne pratique consiste ensuite à retirer les résidus avec de la tresse à dessouder, à bien nettoyer les pads et à refaire la jonction avec l'alliage approprié.
C'est particulièrement important sur les appareils anciens ou sur des cartes qui ont déjà été réparées : on ne sait souvent pas quelle soudure la personne précédente a utilisée.
La soudure au bismuth est-elle conforme RoHS ?
L'alliage Sn42Bi58 ne contient pas de plomb. L'étain et le bismuth ne font pas non plus partie des substances restreintes par la directive RoHS, et cette composition est donc largement utilisée comme alliage sans plomb dans des applications compatibles RoHS.
Il faut cependant distinguer la composition d'un alliage de la certification d'une référence produit spécifique. Pour affirmer qu'une référence donnée est certifiée RoHS, il faut disposer de la documentation correspondante du fabricant.
Sur le plan de la composition, le Sn42Bi58 est un alliage sans plomb, adapté aux applications nécessitant des jonctions basse température.
Comment en tirer le meilleur parti
Pas besoin d'inonder la carte de pâte. Pour faciliter un dessoudage, une petite quantité bien placée suffit généralement — l'essentiel est qu'elle se mélange correctement à la soudure existante.
La répartition compte aussi. Si on retire un connecteur à veinte puntos et que dix-neuf sont liquides mais qu'un seul tient encore, ce dernier peut arracher un pad.
Autre conseil important : ne pas hésiter à utiliser du flux. On a souvent le réflexe de monter la température quand ça résiste, alors que quelques gouttes de bon flux peuvent grandement améliorer le mouillage et le transfert thermique. Si vous travaillez avec des alliages sans plomb, le RMA-223 les mentionne explicitement.
Après avoir utilisé du Sn42Bi58 pour retirer un composant, pensez à bien nettoyer la zone : tresse à dessouder pour enlever le mélange résiduel, puis alcool isopropylique avec une brosse antistatique pour avoir des pads propres avant la nouvelle jonction.
Et comme pour tout travail de soudure électronique, il est recommandé d'utiliser un système d'aspiration des fumées. Une soudure sans plomb n'est pas une raison d'inhaler les vapeurs de flux.
Un produit que vous utiliserez probablement plus pour dessouder que pour souder
C'est peut-être ce qu'il y a de plus surprenant avec la soudure au bismuth. Elle se vend comme soudure basse température, mais pour beaucoup de réparateurs, elle devient avant tout un outil de dessoudage.
Elle ne remplace pas la soudure que vous utilisez au quotidien. Elle n'a pas non plus vocation à être utilisée sur toutes les réparations. Elle résout simplement très bien un problème précis.
Quand vous avez devant vous un connecteur qui semble impossible à retirer, un composant entouré de plastique ou un PCB qui absorbe toute la chaleur qu'on lui donne, avoir un alliage Sn42Bi58 sous la main peut complètement changer le travail.
C'est un de ces consommables qui peut rester des semaines dans un coin de l'établi. Jusqu'au jour où une réparation difficile se présente et que vous vous souvenez que vous l'avez.
C'est là que vous comprenez pourquoi la soudure au bismuth mérite sa place à côté du flux, de la tresse à dessouder et de la soudure classique.
